Настенная панель, компактная
- Габариты
- ориентировочно 400 × 1270 мм
- Присоединения
- вход и выход DN20, дренаж DN15, обратная промывка DN15-φ18
Один насос на монтажной панели. Минимум занимаемой площади — крепится к стене.
СТОРКТЭК
Станции дозирования и насосы-дозаторы

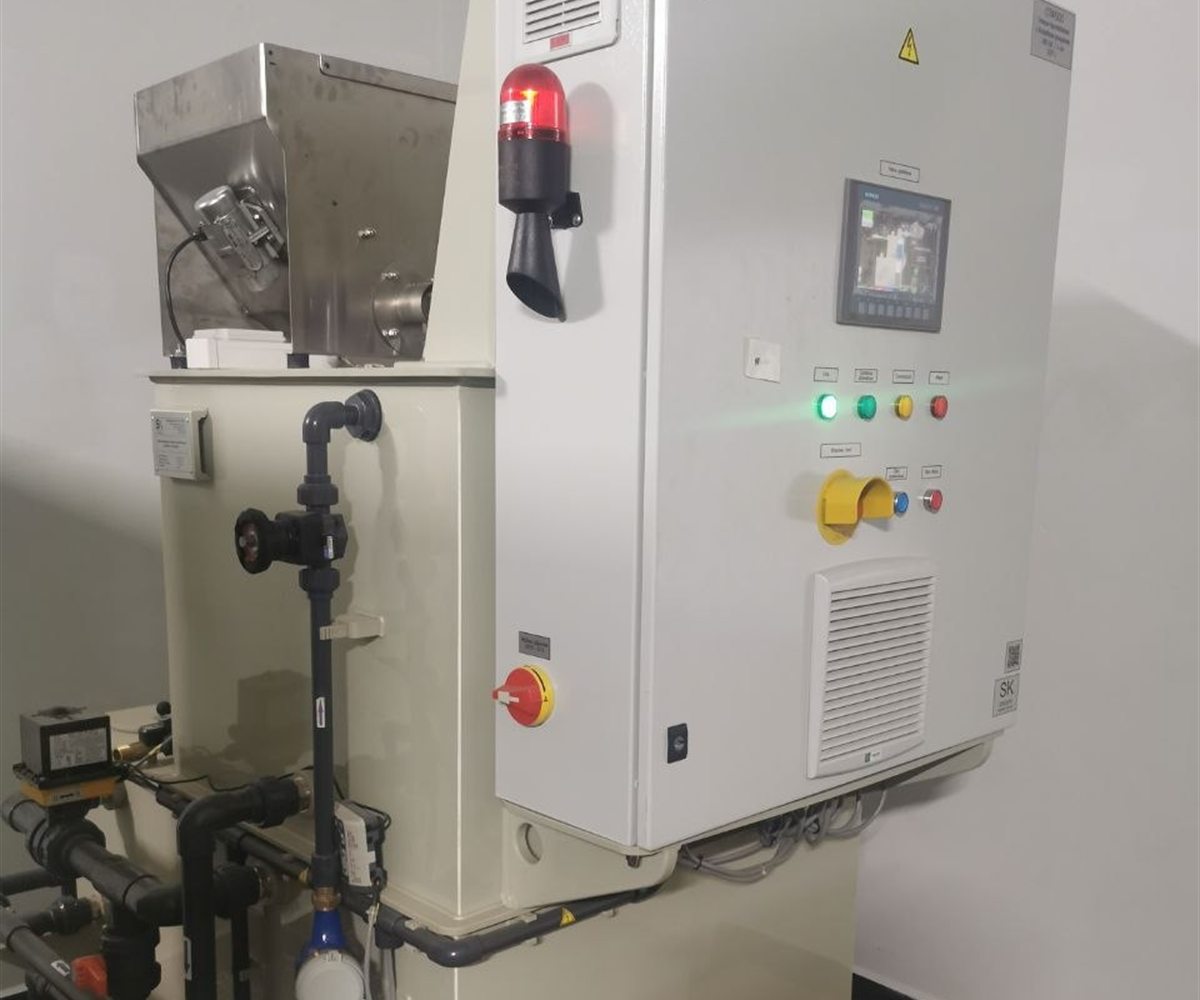

Изготавливаем станции дозирования реагентов и станции приготовления флокулянта и коагулянта под собственной маркой СТОРКТЭК. Отдельно поставляем насосы-дозаторы и комплектующие к ним.
Собственная сборка

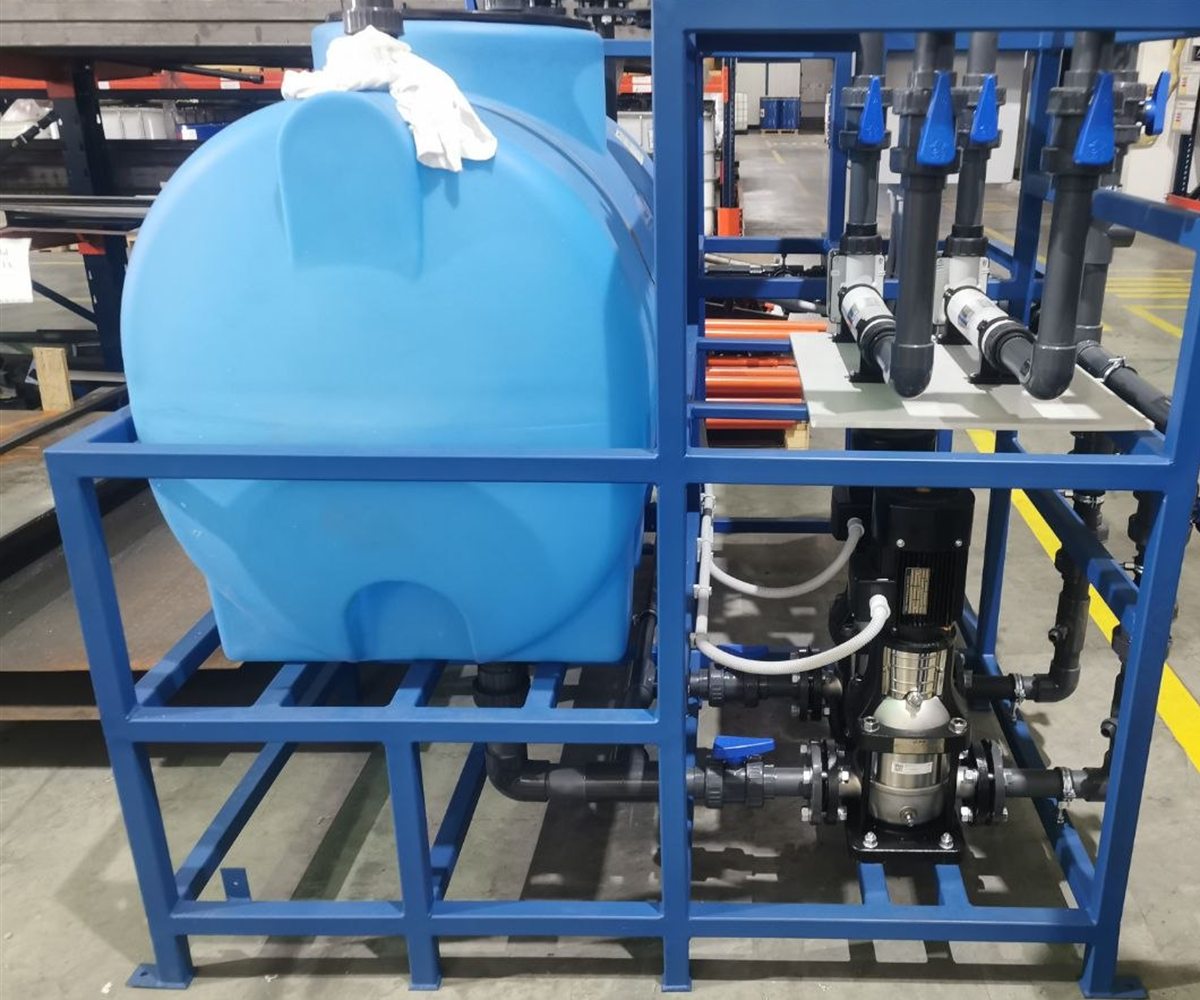

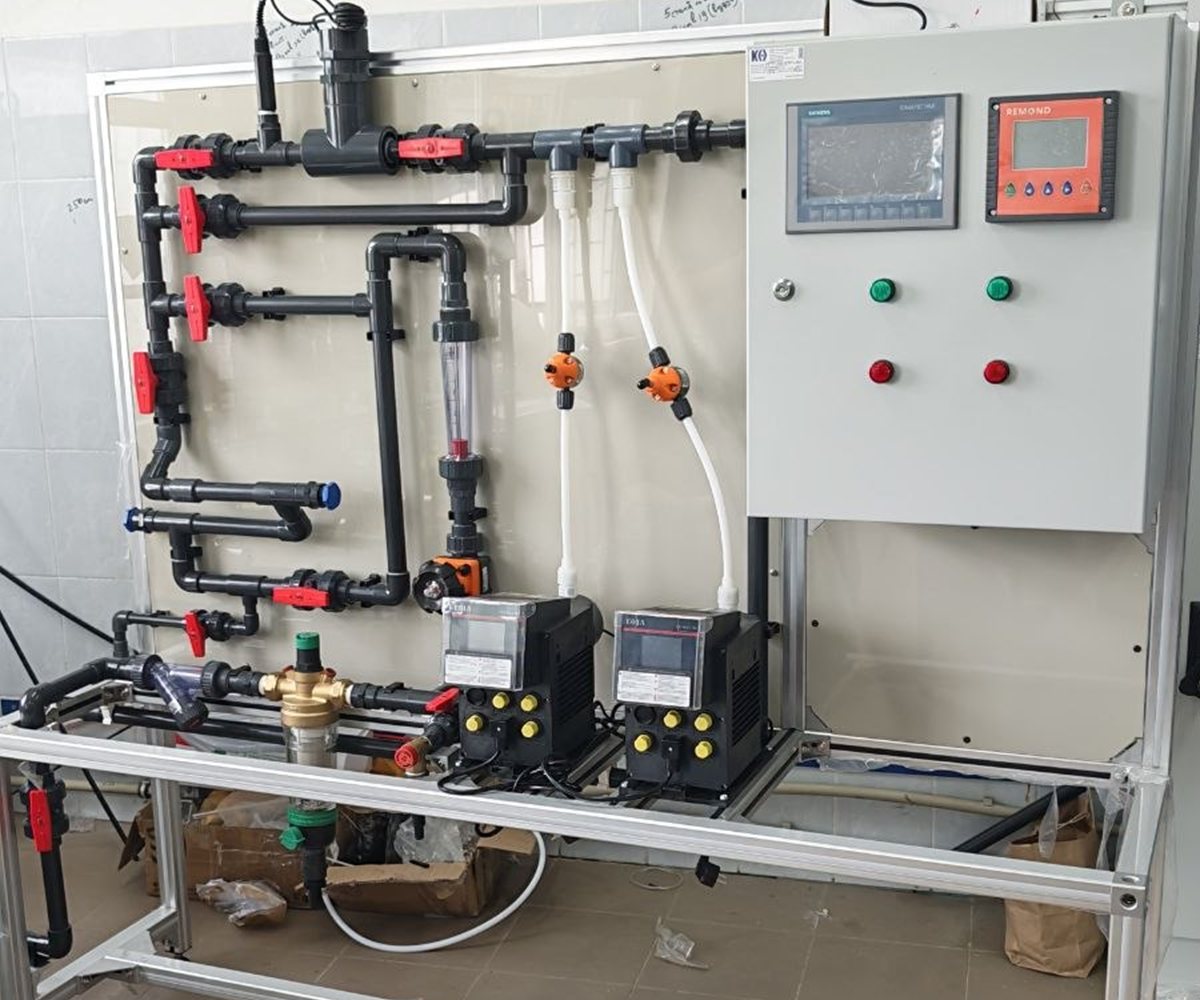

Станции под маркой СТОРКТЭК
Собираем узлами высокой заводской готовности — на площадке остаётся подключить питание, воду и линии дозирования.
Что входит в станцию
- Рама и монтажная панель из нержавеющей стали
- Обвязка из ПВХ с шаровой запорной арматурой
- Ротаметры контроля расхода по линиям
- Контроллеры и датчики параметров воды
- Узлы отбора проб и байпасные линии
- Подготовка к интеграции в АСУ ТП объекта
Состав и производительность подбираются под объект: тип реагента, расчётные дозы, рабочее давление в точке ввода и требования к автоматизации.
Запросить расчёт станцииИсполнения
Компоновка под площадку
Готовых типовых систем не держим — каждый узел собираем под заказ. Исполнение выбирается по месту: настенная панель, напольная рама или шкаф на несколько насосов. Габариты ниже приведены как ориентир по ранее собранным узлам.
Настенная панель, увеличенная
- Габариты
- ориентировочно 630 × 1500 мм
- Присоединения
- вход и выход DN25, перелив DN15-φ18, дренаж DN15, обратная промывка DN15-φ18
Исполнение под большие расходы, с линией перелива.
Напольная рама
- Габариты
- стойка на регулируемых опорах
- Присоединения
- по конфигурации узла
Свободностоящее исполнение, когда нет подходящей стены или нужен доступ с двух сторон.

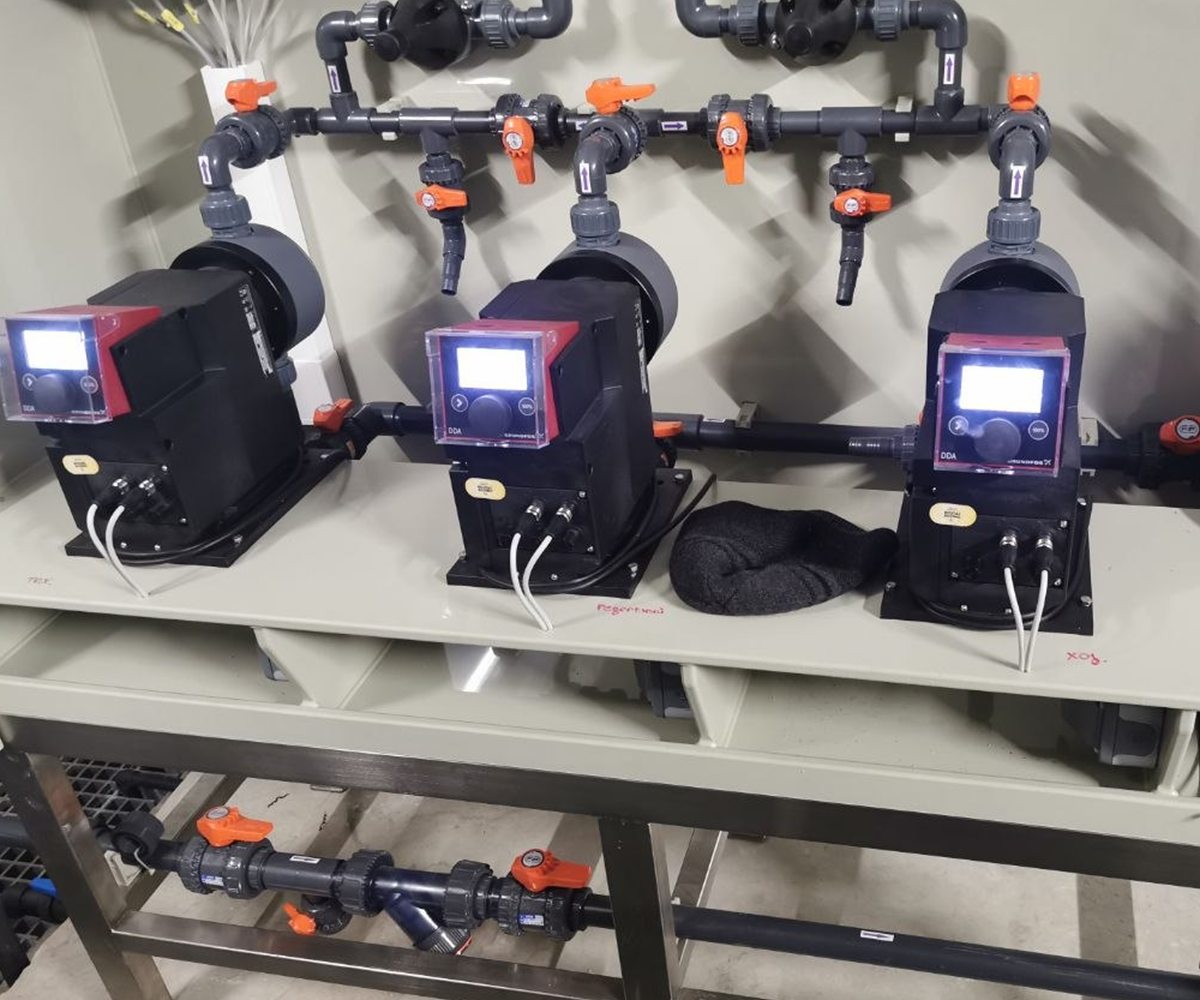

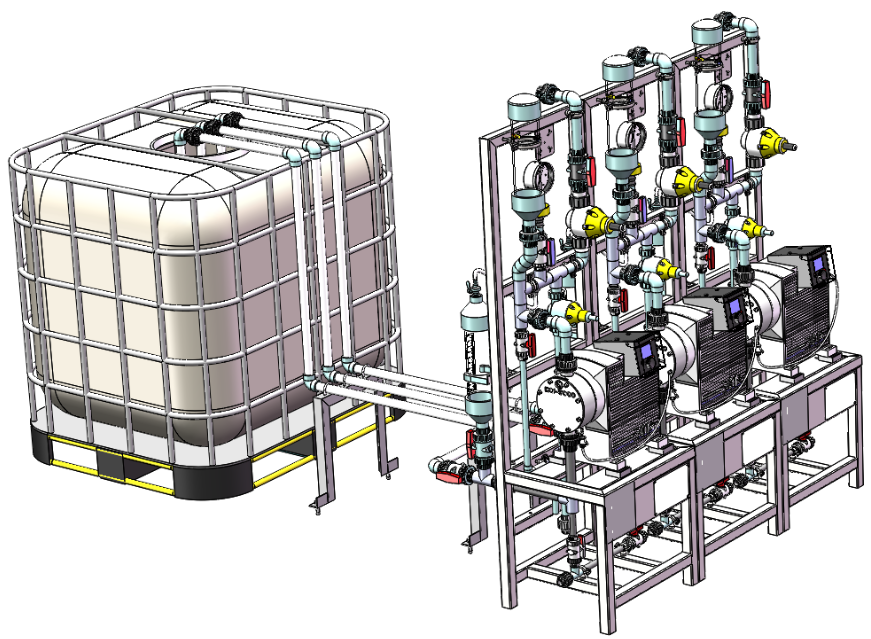

Шкаф на несколько насосов
- Габариты
- шкафное исполнение
- Присоединения
- коллекторы ввода реагента и вывода в точки дозирования
Несколько насосов в одном закрытом шкафу с общими коллекторами и узлами обратной промывки.
Насосы-дозаторы

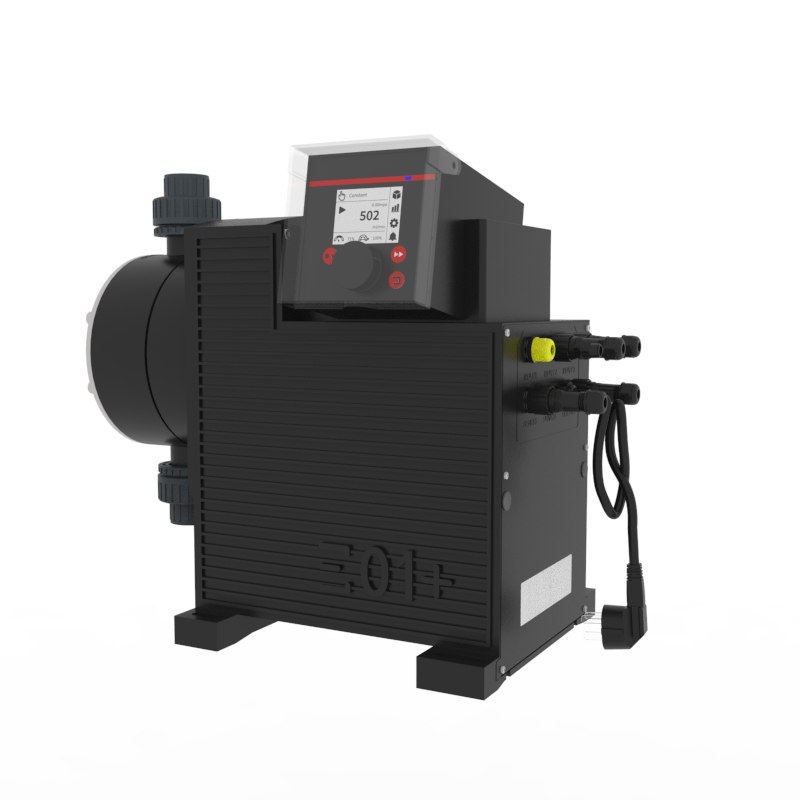

Серия E01
Цифровые мембранные насосы-дозаторы: подача от 7,5 до 940 л/ч, рабочее давление до 14 бар. Поставляются отдельно или в составе узла дозирования нашей сборки.

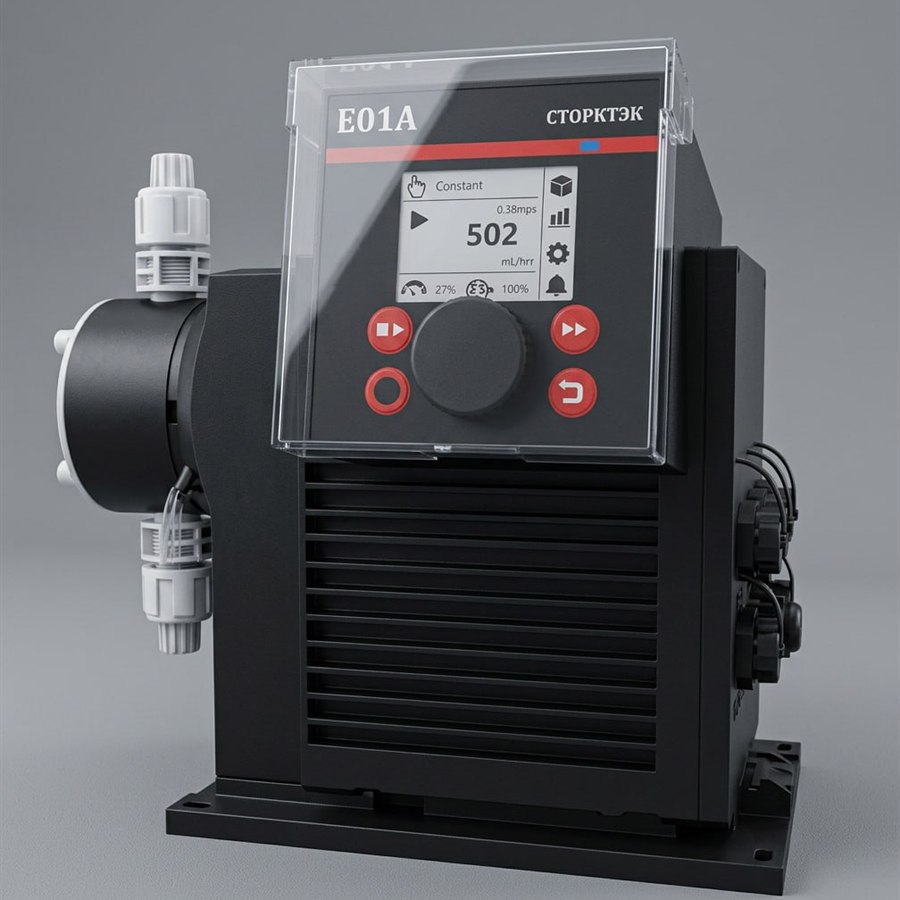

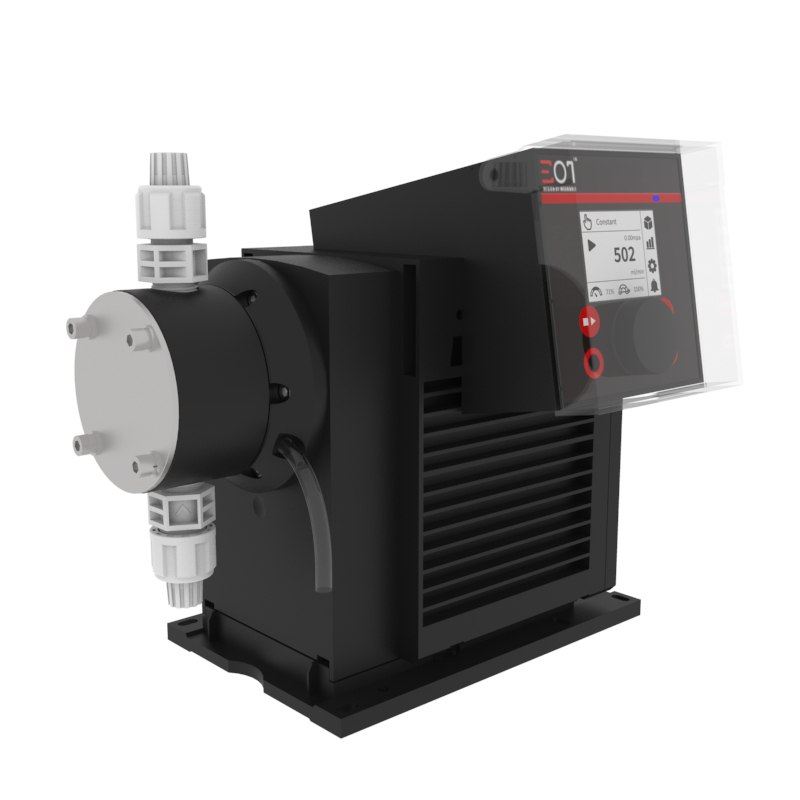

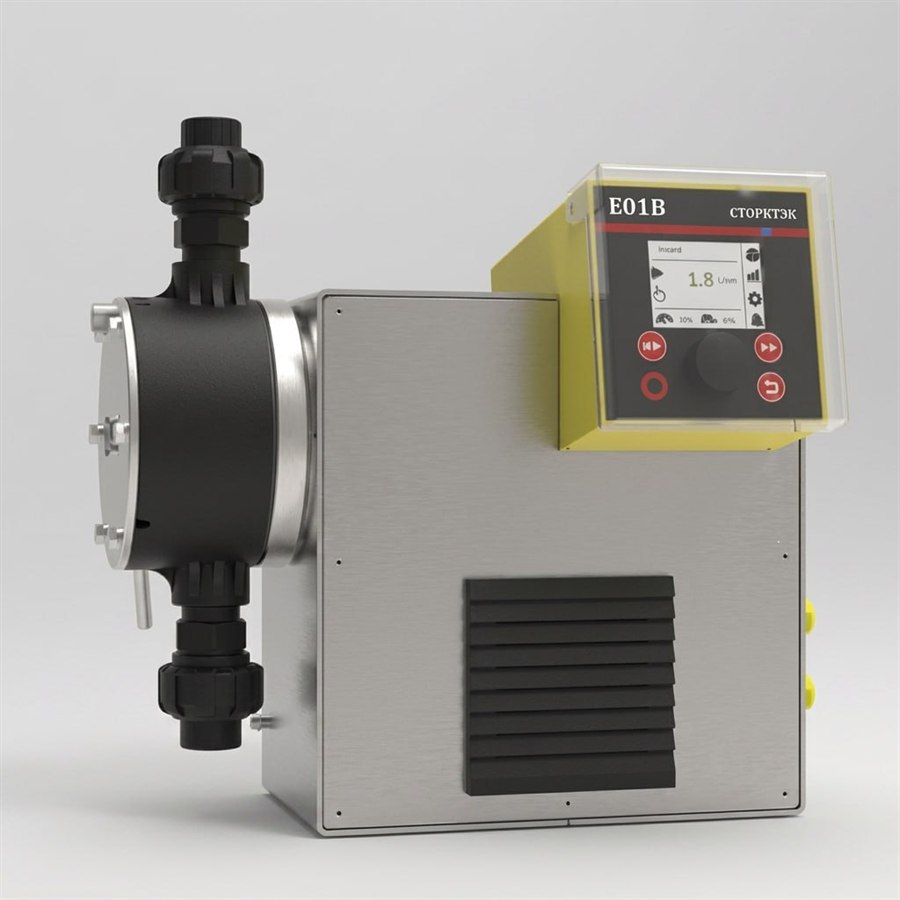

Насос серии СТОРКТЭК E01
- Цифровое управление с графическим дисплеем
- Индикация текущей подачи в мл/мин и давления в линии
- Режимы дозирования с регулировкой производительности
- Встроенный датчик давления YLC в головке насоса
- Разъёмы для внешних сигналов управления и датчика протечки
- Проточная часть PP, PVC, PVDF или PTFE — под дозируемую среду
Типоразмер подбирается по требуемой подаче и давлению в точке ввода — см. таблицы ниже.
Типоразмеры
Материалы проточной части подбираются под дозируемый реагент. Узлы дозирования на базе этих насосов собираем под задачу — состав обвязки и компоновка определяются проектом объекта.
| Модель | Подача, л/ч | Давление, бар | Мембрана | Головка | Клапан | Цена |
|---|---|---|---|---|---|---|
| СТОРКТЭК E01A 7.5-14 | 7.5 | 14 | PTFE | PP | PVDF | По запросу |
| СТОРКТЭК E01A 015-10 | 15 | 10 | PTFE | PP | PVDF | По запросу |
| СТОРКТЭК E01A 030-8 | 30 | 8 | PTFE | PP | PVDF | По запросу |
| СТОРКТЭК E01A 042-7 | 42 | 7 | PTFE | PP | PVDF | По запросу |
| СТОРКТЭК E01A 060-4 | 60 | 4 | PTFE | PP | PVDF | По запросу |
| СТОРКТЭК E01A 090-3 | 90 | 3 | PTFE | PP | PVC | По запросу |
| СТОРКТЭК E01B 090-10 | 90 | 3 | PTFE | PVC | PVC | По запросу |
| СТОРКТЭК E01B 120-5 | 120 | 5 | PTFE | PVC | PVC | По запросу |
| СТОРКТЭК E01B 200-4 | 200 | 4 | PTFE/EPDM | PVC | PVC | По запросу |
| СТОРКТЭК E01C 375-10 | 375 | 10 | PTFE/EPDM | PP | PVC | По запросу |
| СТОРКТЭК E01C 450-6 | 450 | 6 | PTFE/EPDM | PP | PVC | По запросу |
| СТОРКТЭК E01C 940-4 | 940 | 4 | PTFE/EPDM | PVDF | PVC | По запросу |
Материал головки насоса подбирается под дозируемую среду — исполнения PVC и PVDF поставляются за доплату. Точная конфигурация уточняется при расчёте.
Замена насосам Grundfos и ProMinent
Если на объекте стоит мембранный насос-дозатор Grundfos — в документации его часто пишут как «Грундфос» — серий DDA, DDC, DME, DMX, либо ProMinent («Проминент») серий Beta, gamma/L, gamma/X, Sigma, подбираем аналог серии СТОРКТЭК E01 по подаче, рабочему давлению и материалам проточной части. Диапазон 7,5–940 л/ч и давление до 14 бар перекрывают большинство типоразмеров, применяемых в водоподготовке.
Присоединительные размеры и способ управления у разных марок отличаются, поэтому замену подтверждаем расчётом. Для подбора нужны марка снимаемого насоса, фактическая доза реагента и давление в точке ввода — при необходимости переобвязываем узел под новый насос.
Grundfos и ProMinent — товарные знаки соответствующих производителей. Названия приведены, чтобы обозначить типоразмер заменяемого насоса.
Комплектующие
Запасные части
Поставляем расходники и запчасти к насосам серии E01 — для планового обслуживания и ремонта.

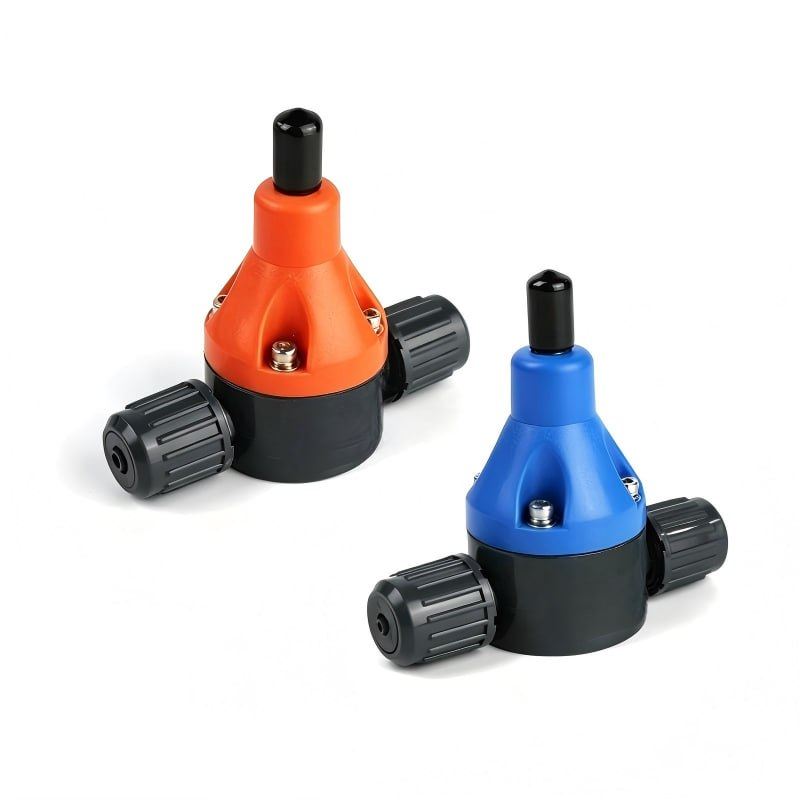

Клапаны противодавления
DN15, DN25Поддерживают постоянное противодавление на линии нагнетания — доза остаётся стабильной независимо от давления в точке ввода.

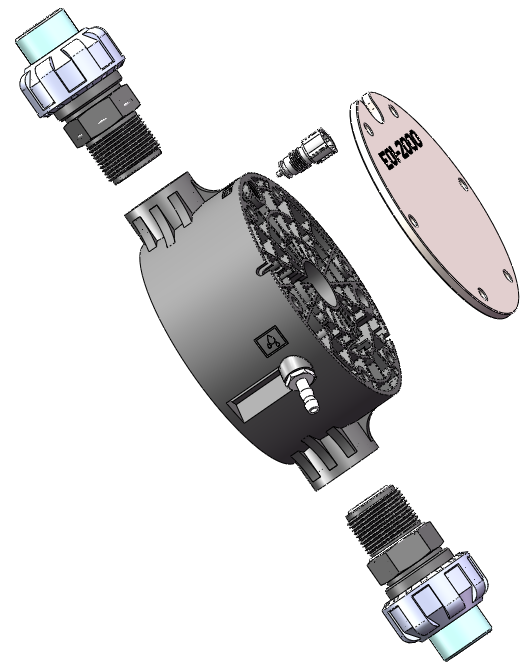

Головки насоса в сборе
15, 42, 60, 90, C120, 200, 450, 940Исполнения из PP, PVC, PVDF и PTFE. В сборе идут датчик давления и верхний с нижним обратные клапаны.

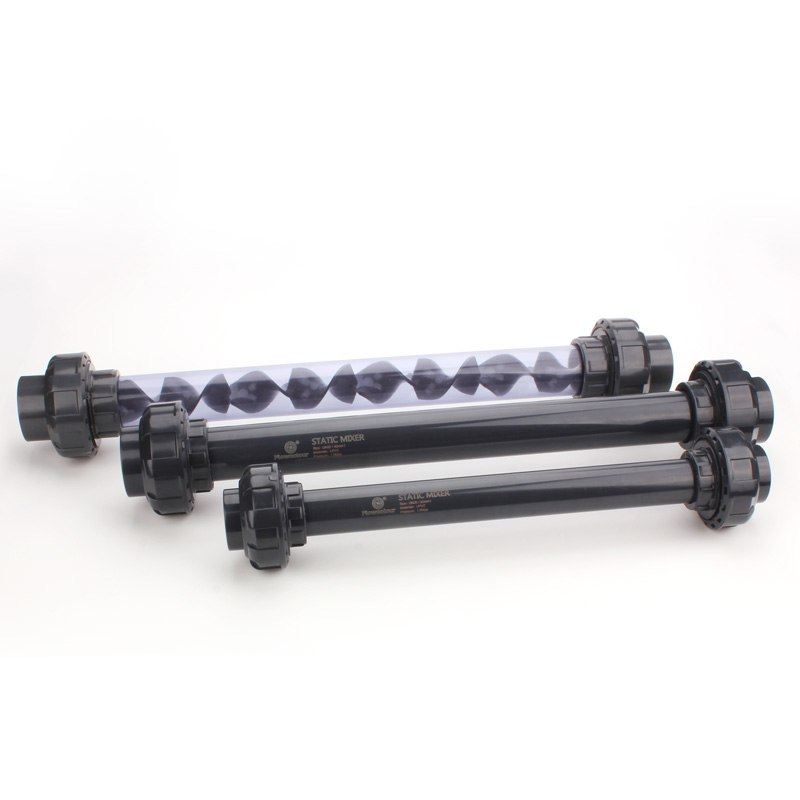

Статические смесители
прозрачное и непрозрачное исполнениеОбеспечивают равномерное распределение реагента по потоку сразу после точки ввода, без движущихся частей.

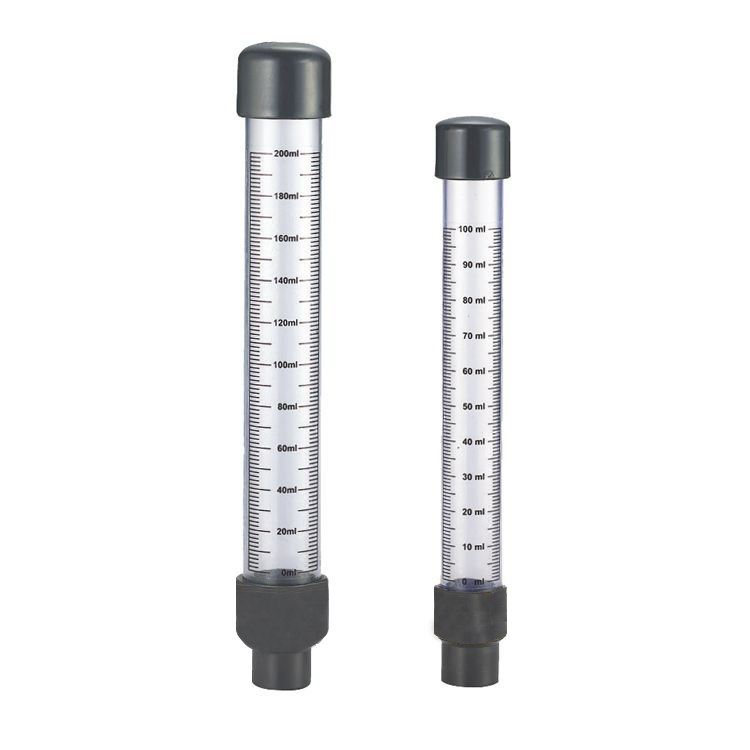

Мерные колонки
100 мл, 200 млДля проверки фактической подачи насоса и калибровки дозы прямо на объекте.

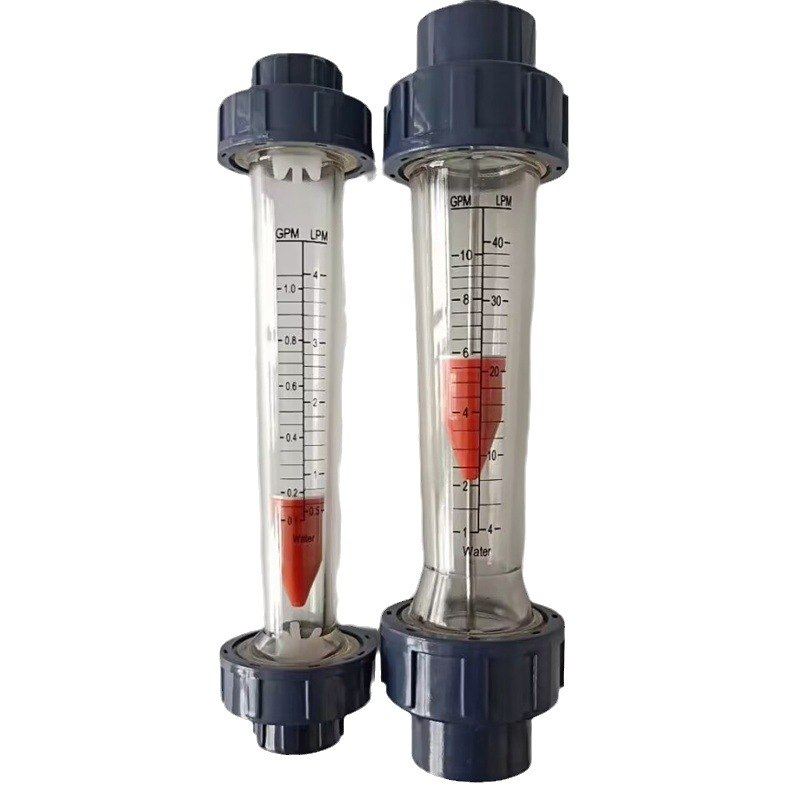

Ротаметры
шкалы LPM и GPMВизуальный контроль расхода по линиям — сразу видно, идёт ли поток и в каком объёме.

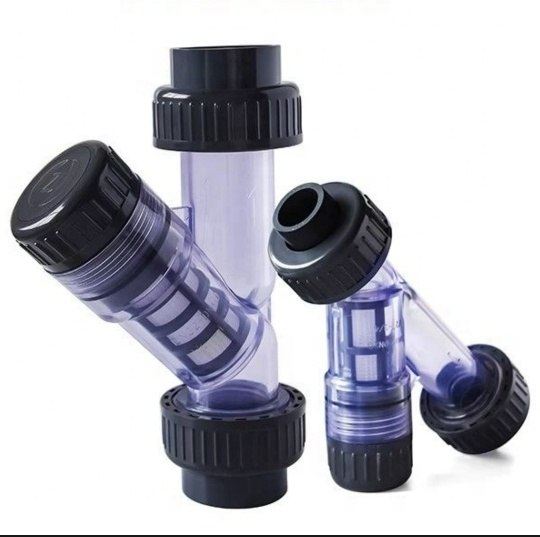

Сетчатые фильтры
прозрачный корпус ПВХЗащищают насос и обратные клапаны от механических включений в реагенте. Загрязнение сетки видно без разборки.
Также поставляем
- Мембраны — 015 / 042 / 060, 090, C120, 450, 900
- Обратные клапаны — верхний и нижний узел, ремкомплекты
- Демпферы пульсаций — воздушные и мембранные, DN15 и DN25
- Шаровые краны — DN15, DN20, DN25, DN32
- Манометры для линии нагнетания
- Датчик давления YLC и датчик протечки
Запросить расчёт и цену
Укажите реагент, требуемую дозу, рабочее давление в точке ввода и условия эксплуатации — подберём насос или станцию и подготовим коммерческое предложение.
